控制器MATLAB仿真研究：从理论到实践
控制器仿真的核心目的是：在虚拟环境中验证控制算法的有效性，分析系统性能，并优化控制器参数，以降低实际硬件实验的风险和成本。
（图片来源网络，侵删）
仿真研究的完整流程
一个典型的控制器仿真研究遵循以下步骤：
-
问题定义与建模
- 明确目标：你想要控制什么系统？（机器人臂的温度、无人机的姿态、电机的转速）期望的性能指标是什么？（超调量 < 5%，调节时间 < 2s，稳态误差 < 1%）
- 建立数学模型：根据物理定律（如牛顿定律、基尔霍夫定律）推导出被控对象的数学模型，通常是传递函数 或 状态空间模型。
-
模型验证
在进行仿真之前,需要确认你的数学模型是否准确地反映了真实系统的动态特性，这通常需要通过实验数据（如阶跃响应、频率响应）来对比和校准模型。

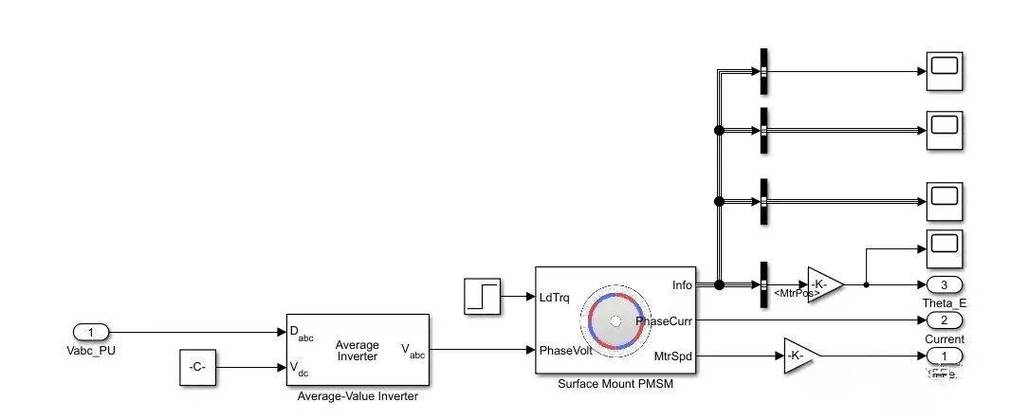

（图片来源网络，侵删） -
控制器设计
- 根据性能指标和模型特点,选择合适的控制策略。
- 经典控制：PID控制器、超前/滞后补偿器。
- 现代控制：状态反馈极点配置、LQR（线性二次型调节器）、LQG（线性二次型高斯）、Kalman滤波器。
- 智能控制：模糊逻辑控制、神经网络控制。
-
仿真分析与验证
- 在MATLAB/Simulink中搭建仿真环境。
- 运行仿真,观察系统的时域响应（阶跃响应、斜坡响应）和频域响应（Bode图、Nyquist图）。
- 分析关键性能指标：超调量、上升时间、调节时间、稳态误差、相位裕度/增益裕度等。
-
参数整定与优化
- 如果性能不达标,返回第3步，调整控制器参数（如PID的Kp, Ki, Kd）或重新设计控制器结构。
- 使用MATLAB提供的自动整定工具（如PID Tuner）或优化算法（如
fmincon）来寻找最优参数。
-
结果可视化与报告

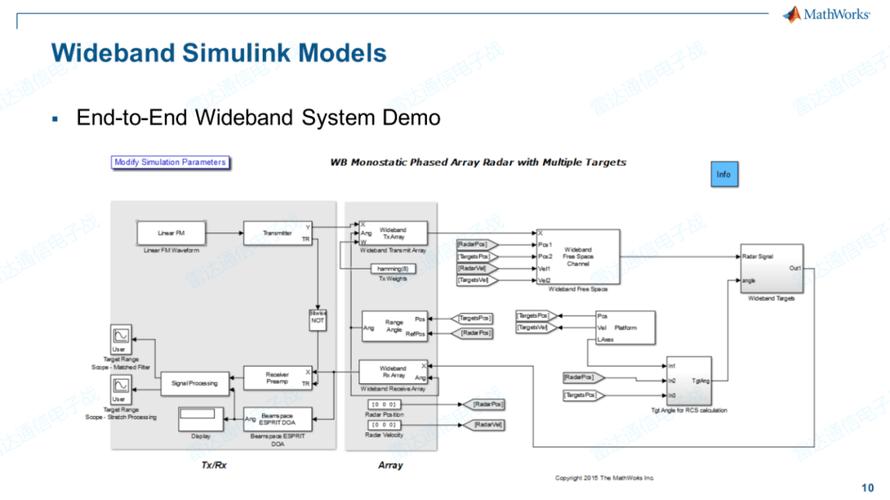

（图片来源网络，侵删）- 使用MATLAB强大的绘图功能,清晰地展示仿真结果、性能对比和分析结论。
- 生成仿真报告,总结研究成果。
核心工具箱与函数
MATLAB提供了两大主要环境用于控制器仿真：
命令行环境
适合进行快速分析、脚本化计算和算法开发。
-
控制系统工具箱：这是核心工具箱。
- 模型创建：
tf(num, den): 创建传递函数模型。ss(A, B, C, D): 创建状态空间模型。zpk(z, p, k): 创建零极点增益模型。LTIViewer: 打开一个交互式LTI系统分析工具。
- 模型分析：
step(sys): 绘制系统的阶跃响应。impulse(sys): 绘制系统的脉冲响应。bode(sys): 绘制系统的Bode图。margin(sys): 计算并显示幅值裕度和相位裕度。pole(sys),zero(sys): 求取系统的极点和零点。damp(sys): 显示系统的极点、阻尼比和自然频率。
- 控制器设计：
pidtune(sys, 'PID'): 自动整定PID控制器。rlocus(sys): 绘制根轨迹。place(A, B, p): 状态反馈极点配置。lqr(A, B, Q, R): 设计LQR控制器。
- 模型创建：
-
Simulink Control Design：与Simulink集成，提供线性化分析和控制器设计工具。
Simulink 环境
适合进行复杂的、多模块的系统级仿真，特别是包含非线性环节的仿真。
- Simulink库浏览器：提供了所有必要的模块。
- Sources库：信号源，如阶跃信号、正弦波、斜坡信号。
- Sinks库：输出模块，如示波器、显示器、数据到工作区。
- Continuous库：连续系统模块，如传递函数、状态空间、积分器、PID控制器（PID Controller 模块非常强大）。
- Math Operations库：数学运算模块，如求和、增益、函数。
- User-Defined Functions库：可以嵌入MATLAB Function或S-Function，实现自定义算法。
实例演示：直流电机PID控制器仿真
假设我们要控制一个直流电机的转速,目标是使其快速、无超调地跟踪一个参考转速。
第1步：建立数学模型
一个简化的直流电机传递函数模型为： $G(s) = \frac{\Omega(s)}{V(s)} = \frac{K}{(Ls + R)(Js + b) + K_tK_b}$ $\Omega$是转速，$V$是输入电压。
为了简化,我们假设电机的电气时间常数远小于机械时间常数，可以得到一个二阶模型： $G(s) = \frac{1.5}{s^2 + 14s + 40.02}$
第2步：在MATLAB命令行中仿真
% 1. 定义被控对象模型
num = [1.5];
den = [1, 14, 40.02];
G = tf(num, den);
% 2. 查看开环系统性能
figure;
step(G);'开环系统阶跃响应');
grid on;
% 可以看到，开环系统响应缓慢，且有稳态误差
% 3. 设计PID控制器
% 使用自动整定工具
[C, info] = pidtune(G, 'PID');
disp('自动整定的PID参数:');
disp(C);
% 4. 构建闭环系统
% 假设单位负反馈
T = feedback(G * C, 1);
% 5. 分析闭环系统性能
figure;
step(T);'闭环系统（PID控制）阶跃响应');
grid on;
% 显示性能指标
stepinfo(T)

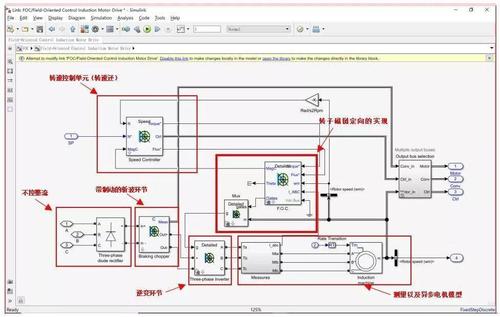

第3步：在Simulink中搭建仿真模型
-
打开MATLAB,在命令行窗口输入
simulink并回车，新建一个模型。 -
从库浏览器中拖拽以下模块到模型中：
- Sources ->
Step：作为参考输入（目标转速）。 - Sinks ->
Scope：用于可视化结果。 - Continuous ->
Transfer Fcn：用于表示被控对象G(s)。 - Continuous ->
PID Controller：用于放置PID控制器。 - Math Operations ->
Sum：用于实现负反馈，双击它，将List of signs设置为 。
- Sources ->
-
连接模块,形成闭环控制系统。
-
配置模块参数：
- 双击
Step模块，设置Step time为1秒，这样系统在1秒后才开始响应。 - 双击
Transfer Fcn模块，设置Numerator为[1.5]，Denominator为[1 14 40.02]。 - 双击
PID Controller模块，将上一步MATLAB自动整定得到的参数（Kp=..., Ki=..., Kd=...）填入，或者直接使用pidtune命令生成的C对象（在Simulink中可以右键PID模块 ->Lookup parameters from workspace）。
- 双击
-
运行仿真：
- 点击工具栏的“运行”按钮。
- 双击
Scope模块，查看输出结果，你应该能看到一个平滑、快速且无超调（或超调很小）的阶跃响应曲线。
高级研究主题
- 非线性系统仿真：Simulink的优势在于处理非线性，你可以加入饱和环节、死区、齿轮间隙等，观察系统在这些情况下的表现。
- 鲁棒性与H∞控制：当模型存在不确定性时，可以使用鲁棒控制工具箱设计对摄动不敏感的控制器。
