半导体材料的研究进程：从理论基石到未来基石

** 半导体材料是现代信息社会的基石，其研究与发展历程直接定义了人类文明的数字化进程，本文旨在系统梳理半导体材料的研究进程，将其划分为四个关键阶段：理论奠基与早期探索、第一代半导体材料的崛起、第二代与第三代半导体材料的革新，以及面向未来的新型半导体材料的探索，通过分析各阶段的核心材料、关键技术突破及其背后的驱动力，本文揭示了半导体材料如何从一种科学现象，逐步发展成为支撑全球信息产业的支柱，并展望了以宽禁带半导体、超晶格/量子点、二维材料等为代表的新一代材料将如何引领新一轮的科技革命。

半导体材料；硅；砷化镓；碳化硅；氮化镓；宽禁带半导体；二维材料

半导体,其导电性介于导体与绝缘体之间，这一看似简单的物理特性，却孕育了20世纪以来最伟大的技术革命，从收音机中的晶体管到超级计算机的中央处理器，从智能手机到人工智能服务器，再到即将到来的万物互联和自动驾驶时代，所有这些现代科技的载体，其核心都是半导体材料，半导体材料的研究进程，本质上是一部不断追求更高性能、更低能耗、更高集成度和更强功能性的创新史，本文将沿着这条时间轴，深入剖析半导体材料的演进之路。

理论奠基与早期探索阶段（19世纪末 - 1947年）

在半导体材料真正走向应用之前,经历了漫长而坚实的理论与实验探索期。

• 理论萌芽： 1874年，德国物理学家费迪南德·布劳恩发现了金属与硫化物接触的“单向导电性”，这是半导体效应的最早观察记录，1904年，弗莱明基于此原理发明了真空二极管，开启了电子时代，真正奠定半导体物理学基础的是量子力学的建立，20世纪初，能带理论的成功解释，为理解半导体的导电机理提供了理论武器，科学家们认识到，纯净的半导体（本征半导体）在受热或受光激发后，会产生电子和空穴两种载流子。


  （图片来源网络，侵删）

• 材料探索： 这一时期的材料研究充满了偶然性与探索性，早期使用的材料多为氧化物和硫化物，如氧化亚铜（Cu₂O）、硒化铅（PbS）等，它们被用于制造早期的整流器和光探测器，但这些材料的性能不稳定、重复性差，严重制约了其应用，科学家们迫切需要一种性能更优越、更易于控制的半导体材料。

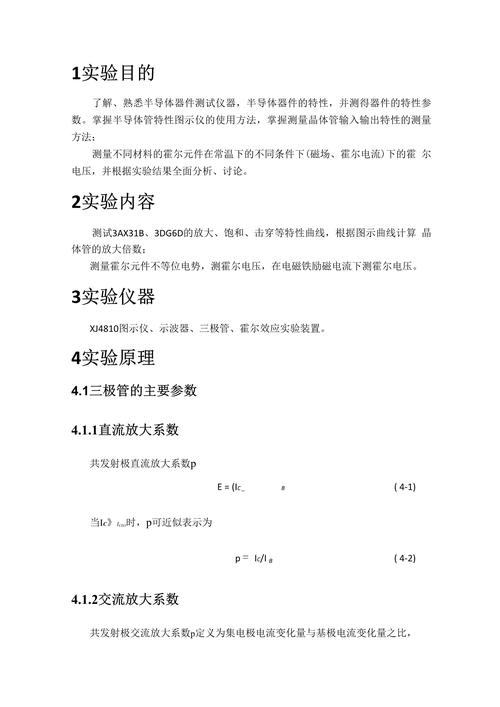

• 里程碑事件： 1947年12月，贝尔实验室的约翰·巴丁、沃尔特·布拉顿和威廉·肖克利在研究锗（Ge）晶体时，成功制造出了世界上第一个点接触式晶体管，这一发明彻底颠覆了笨重、耗电的真空管，开启了固体电子学的新纪元，并因此荣获1956年诺贝尔物理学奖，晶体管的诞生，标志着半导体材料研究从实验室走向工程应用的开端。

第一代半导体材料的崛起：硅的时代（20世纪50年代 - 至今）

锗（Ge）作为第一代实用半导体材料，虽然成功催生了晶体管，但其自身存在局限性，如禁带宽度小、工作温度低、本征载流子浓度高，且在自然界中储量稀少，很快，一种更优越的材料——硅（Si）——登上了历史舞台。

• 核心材料：硅


  （图片来源网络，侵删）
  • 优势： 硅是地壳中第二丰富的元素，储量丰富且成本低廉，其禁带宽度（约1.12 eV）适中，使得器件可以在较高温度下稳定工作，更重要的是，硅的表面能形成一层致密、稳定的二氧化硅（SiO₂）钝化层，这层二氧化硅不仅化学性质稳定，而且是优良的电绝缘体，为后续的平面工艺、光刻、离子注入等微细加工技术的发明铺平了道路。

• 技术驱动力与产业革命：

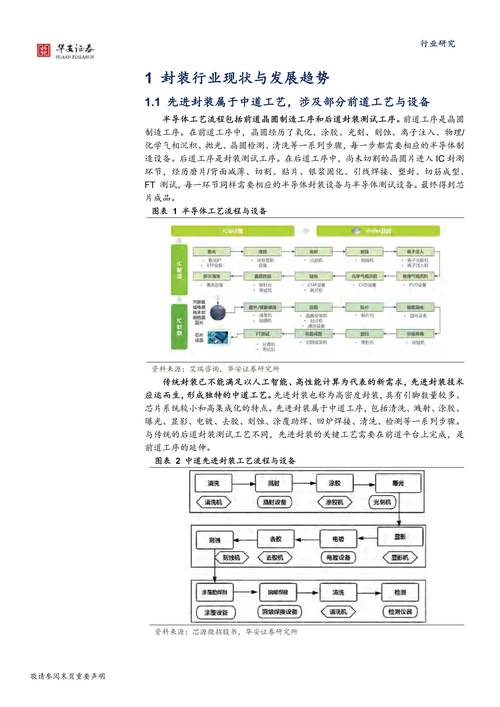

  • 平面工艺的发明（1959年）： 诺伊斯基于二氧化硅的掩蔽作用，发明了平面工艺，使得可以在硅片上同时制造出晶体管、电阻、电容等元器件，并通过金属连线将它们互连，形成集成电路，这是半导体产业史上最伟大的发明之一。
  • 摩尔定律的驱动： 1965年，戈登·摩尔提出了著名的“摩尔定律”，预测集成电路上可容纳的晶体管数目约每隔两年便会增加一倍，这一预测成为了半导体产业发展的“黄金法则”，驱动着全球科学家和工程师不断挑战工艺极限，将数十亿甚至数千亿个晶体管集成到指甲盖大小的芯片上。

• 产业影响： 基于硅的集成电路技术，催生了个人计算机、互联网、移动通信等一连串颠覆性产业，深刻地改变了人类的生产和生活方式，至今，硅凭借其成熟的工艺、庞大的产业链和极高的性价比，依然是集成电路，特别是逻辑芯片和存储芯片领域当之无愧的霸主。

第二代与第三代半导体材料的革新：超越硅的极限（20世纪80年代 - 至今）

随着应用场景的拓展,尤其是在射频通信、电力电子、光电子和照明等领域，硅材料因其固有的物理限制（如电子迁移率较低、禁带宽度较窄、无法高效发光等）已逐渐无法满足需求，以化合物半导体为代表的第二代和第三代材料应运而生，它们在特定性能上实现了对硅的全面超越。

• 第二代半导体：砷化镓与磷化铟

  • 核心材料：砷化镓、磷化铟
  • 优势与应用： 这类材料的禁带宽度比硅大，电子迁移率和饱和漂移速度远高于硅，这使得它们成为制造高频、高速、低噪声器件的理想材料。
    • 砷化镓： 主导了射频前端市场，是手机中功率放大器的核心材料，也广泛应用于卫星通信、雷达等领域，GaAs还是制造高效率、多结太阳能电池和红光、红外激光器的关键材料。
    • 磷化铟： 在光通信领域占据绝对统治地位，是制造高速光纤通信中激光器和探测器的基础材料。

• 第三代半导体：宽禁带半导体的崛起

  • 背景与需求： 21世纪以来，能源危机、新能源汽车、5G/6G通信、智能电网等对功率器件和射频器件提出了更高要求：更高的工作电压、更高的工作温度、更高的频率和更低的能量损耗，以碳化硅和氮化镓为代表的宽禁带半导体应运而生，它们被称为“第三代半导体”。
  • 核心材料：碳化硅、氮化镓
    • 碳化硅：
      • 优势： 极宽的禁带宽度（约3.26 eV）、高热导率、高击穿电场强度和高电子饱和漂移速度。
      • 应用： SiC器件在高温、高压、大功率场景下优势尽显，在新能源汽车中，SiC功率模块可以显著提升电驱系统的效率和续航里程；在光伏逆变器中，SiC能提高转换效率，减少能源损失；在智能电网中，SiC器件用于柔性输电和电能质量控制。
    • 氮化镓：
      • 优势： 禁带宽度（约3.4 eV）与SiC相当，但电子迁移率更高，且可以异质生长在硅、蓝宝石等廉价衬底上，成本优势显著。
      • 应用： GaN主要用于射频和电力电子领域，在5G基站中，GaN射频功放具有高功率、高效率、小体积的优点；在快充充电器中，GaN功率芯片可以实现更高的功率密度和更快的充电速度。

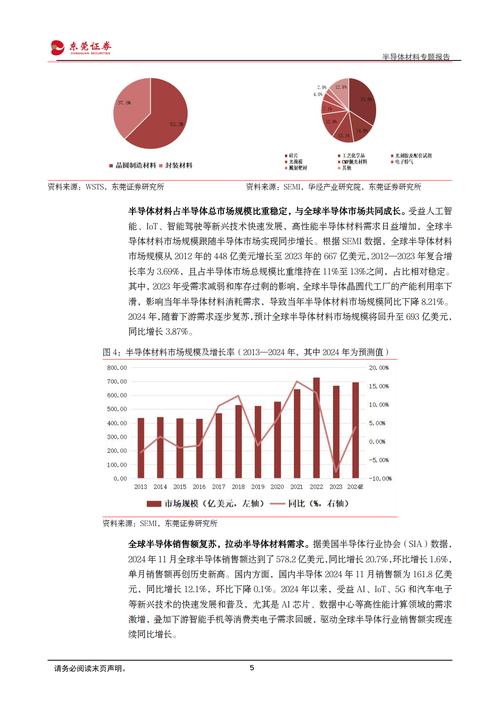

• 产业影响： 第二代和第三代半导体材料的成熟，正在重塑全球半导体产业格局，它们不再是硅的补充，而是在特定领域实现对硅的替代，催生了全新的产业链和市场，成为国家科技实力和产业竞争力的关键标志。

面向未来的新型半导体材料探索

尽管以Si、SiC、GaN为代表的材料体系已经非常强大，但人类对信息处理和能量转换的追求永无止境，为了应对后摩尔时代的挑战，满足人工智能、量子计算、柔性电子等前沿领域的需求，科学家们正在积极探索全新的半导体材料体系。

• 超晶格与量子点材料：

  • 概念： 通过人工方式将两种或多种半导体材料以纳米级周期交替生长，形成“超晶格”，这种结构能创造出自然界不存在的能带结构，实现对材料电学和光学性质的“剪裁”。
  • 量子点： 可视为零维的超晶格，其电子被三个维度上限制在纳米尺度空间内，产生量子限域效应，其发光波长可通过精确控制尺寸来调节。
  • 应用： 基于超晶格和量子点的红外探测器、高效激光器、新型光电器件和量子计算单元等，展现出巨大的潜力。

• 二维半导体材料：

  • 核心材料：以过渡金属硫族化合物为代表，如二硫化钼（MoS₂）、二硫化钨（WS₂）等。
  • 优势： 这类材料只有一个原子层厚度，具有完美的表面态，没有悬挂键，载流子迁移率高，且具有可调的带隙和优异的柔韧性。
  • 应用： 二维材料被视为后摩尔时代延续摩尔定律的希望，可用于制造超薄、超低功耗的逻辑晶体管、高灵敏度的传感器和柔性电子设备，它们也是构建新型范德华异质结、实现新奇量子现象的理想平台。

• 有机与钙钛矿半导体：

  • 优势： 这类材料具有溶液可加工性、重量轻、柔性好、成本低廉等优点。
  • 应用： 主要应用于显示技术（OLED照明和显示）、太阳能电池（有机和钙钛矿太阳能电池）和柔性传感器等领域，尤其在新兴的柔性电子和可穿戴设备市场前景广阔。

结论与展望

半导体材料的研究进程,是一部不断突破物理极限、拓展应用边界的壮丽史诗，它始于对自然现象的好奇，经由锗的短暂辉煌，最终在硅的沃土上建立起庞大的数字文明，我们正处在一个新旧材料体系交替、百花齐放的时代：硅凭借其深厚的根基仍在不断演进；以碳化硅、氮化镓为代表的宽禁带半导体正在开启能源与通信的新篇章；而超晶格、量子点、二维材料等前沿探索，则为后摩尔时代描绘了激动人心的未来蓝图。

展望未来,半导体材料的研究将呈现出以下几个趋势：

1. 多材料融合： 未来芯片将不再是单一材料的天下，而是“More than Moore”的异质集成，将硅的逻辑能力、SiC/GaN的功率能力、光子芯片的通信能力以及新型材料的感知与计算能力融合在一个系统中。
2. 极限尺度探索： 研究将继续向更小的物理尺度（原子级）和更复杂的维度（低维材料）进军，以发掘新的量子效应和器件功能。
3. 智能化与可持续化： 新材料的研发将更加依赖人工智能进行高通量计算和预测，绿色、环保、低能耗的材料制备技术将成为研究重点。

半导体材料作为所有信息技术的“基石”，其每一次重大突破都将引发产业链的深刻变革，持续投入和推动半导体材料的基础研究与技术创新，不仅是在争夺科技制高点，更是在塑造人类未来的生活方式与文明形态。
