桥梁工程作为交通基础设施的重要组成部分，其结构安全性和耐久性直接关系到社会经济发展和人民生命财产安全，裂缝是桥梁结构中常见的病害形式，不仅影响桥梁美观，更可能降低结构承载力、加速钢筋锈蚀，甚至引发安全事故，深入研究桥梁裂缝的成因、检测方法、修复技术及预防措施，对保障桥梁全生命周期安全具有重要意义，以下从裂缝类型与成因、检测技术、修复方法及预防措施等方面展开论述,并列举相关参考文献。
桥梁裂缝的类型与成因
桥梁裂缝按成因可分为荷载裂缝、非荷载裂缝及施工裂缝三大类,各类裂缝的形态特征与产生机理存在显著差异。
荷载裂缝

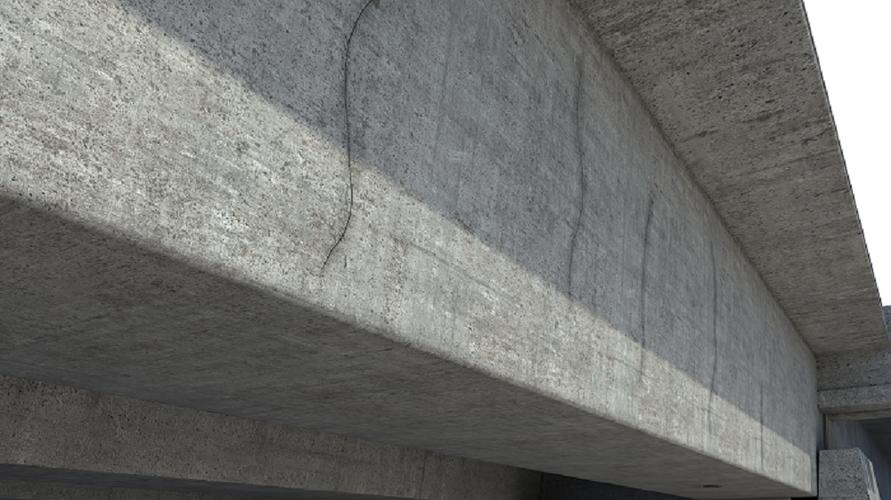

荷载裂缝主要由外部荷载（如静载、动载、疲劳荷载）引起，多出现在结构受力薄弱部位，梁式桥的弯曲裂缝通常出现在梁底受拉区，垂直于主筋方向，缝宽随荷载增加而扩大；剪切裂缝多位于支座附近呈45°斜向发展，是梁体抗剪能力不足的典型表现，疲劳荷载则会导致裂缝在车辆反复作用下逐渐扩展，尤其常见于钢桥焊接部位或混凝土桥的预应力锚固区，根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG 3362-2025），荷载裂缝宽度应控制在0.2mm以内,否则需进行加固处理。
非荷载裂缝
非荷载裂缝主要由材料收缩、温度变化、地基不均匀沉降等引起，混凝土收缩裂缝包括塑性收缩（表面龟裂）、干燥收缩（网状细裂缝）和自收缩（高强混凝土中常见），多发生在浇筑后3-12个月，温度裂缝则因结构内外温差或季节性温度变化导致，例如箱梁顶板因日照温度梯度产生的横向裂缝，或连续刚构桥因年温差引起的墩身竖向裂缝，地基不均匀沉降会导致墩台处产生斜向或水平裂缝，严重时可能导致梁体位移，研究表明，混凝土水化热、环境温湿度变化及地基土体特性是非荷载裂缝的主要诱因，需通过配合比设计、构造措施及地基处理加以控制。
施工裂缝
施工裂缝源于工艺缺陷，如模板变形、振捣不密实、养护不当、钢筋保护层厚度不足等，拆模过早会导致混凝土表面开裂；混凝土分层浇筑时，施工缝处理不当易形成冷缝；预应力张拉顺序错误则可能引起梁体横向裂缝，碱-骨料反应（AAR）和钢筋锈蚀也会导致膨胀性裂缝，前者表现为网状裂缝，后者则沿钢筋方向出现,保护层剥落。
桥梁裂缝检测技术
裂缝检测是桥梁健康监测的重要环节，传统方法与新兴技术各有优势，需根据裂缝类型、检测精度及成本选择合适方案。
传统检测方法
目视检查是最基础的手段，通过放大镜、裂缝宽度观测仪（如读数显微镜）人工测量裂缝位置、宽度及长度，但存在主观性强、效率低的问题，超声波检测法利用超声波在裂缝界面反射的原理计算裂缝深度，适用于混凝土内部裂缝探测，但对表面裂缝不敏感，声发射技术则通过捕捉材料破裂时释放的应力波实现动态监测，可实时追踪裂缝扩展,但设备成本较高。
无损检测与智能监测技术

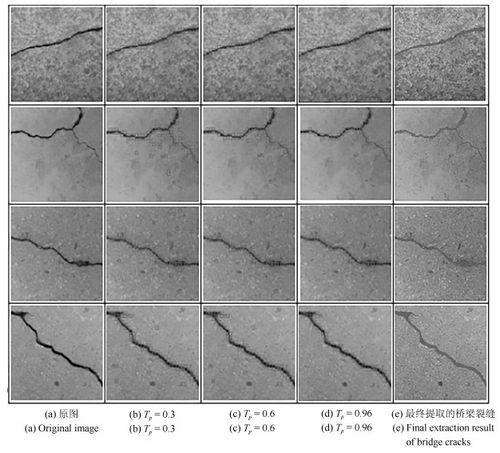

红外热成像技术通过检测裂缝区域温度异常（如渗水导致的热量传导）识别裂缝，具有非接触、速度快的特点，但易受环境温度影响，数字图像相关法（DIC）通过分析图像像素位移实现裂缝宽度与变形的自动化测量，精度可达0.01mm，适用于实验室及现场原位测试，近年来，基于光纤光栅（FBG）的传感技术被广泛应用于裂缝监测，其抗电磁干扰、耐腐蚀的特性使其适合长期埋入结构中，实时感知裂缝变化，通过在桥梁关键部位布置FBG传感器阵列，可构建裂缝预警系统,数据采集频率可达1Hz以上。
检测技术对比
| 检测方法 | 优点 | 缺点 | 适用场景 |
|----------------|-------------------------------|-------------------------------|---------------------------|
| 目视检查 | 操作简单、成本低 | 主观性强、效率低 | 表观裂缝初步筛查 |
| 超声波检测 | 可测深度、适用内部裂缝 | 对表面裂缝不敏感 | 混凝土结构内部裂缝探测 |
| 红外热成像 | 非接触、速度快 | 受环境影响大 | 大面积表面裂缝普查 |
| 数字图像相关法 | 高精度、自动化测量 | 需基准图像、光照要求高 | 实验室及原位变形监测 |
| 光纤光栅传感 | 长期监测、抗干扰强 | 布置复杂、成本较高 | 关键部位裂缝实时预警 |
桥梁裂缝修复与加固技术
裂缝修复需根据裂缝宽度、深度及成因选择合适方法，核心目标是恢复结构耐久性、承载力及防水性能。
表面修复法
对于宽度小于0.2mm的表面裂缝，可采用涂抹法（如环氧树脂、聚合物水泥砂浆）封闭裂缝，防止水分侵入，宽度为0.2-0.3mm的裂缝可采用凿槽填充法，沿裂缝开凿V型槽，清理后填入环氧砂浆或聚氨酯密封胶，某钢筋混凝土桥面板采用环氧砂浆修补后，氯离子渗透系数降低了85%,有效延缓了钢筋锈蚀。
压力注浆法
适用于宽度大于0.3mm的深层裂缝，通过压力设备将低粘度浆液（如环氧树脂、水泥基灌浆料）注入裂缝内部，化学注浆（如环氧树脂）粘结强度高，但成本较高；水泥基注浆适用于潮湿环境，粘结强度较低，某预应力混凝土箱梁腹板裂缝采用环氧树脂注浆后，裂缝完全闭合，芯样检测显示粘结强度达3.5MPa,满足设计要求。
结构加固法
当裂缝影响结构承载力时，需结合加固措施，粘贴碳纤维布（CFRP）可提高梁体抗弯、抗剪能力，适用于钢筋混凝土梁的受拉区加固；增大截面法通过在混凝土表面浇筑新混凝土增强截面刚度，但会增加结构自重；体外预应力法则通过在梁体外部张拉钢绞线提供反向弯矩，有效控制裂缝发展，某连续刚构桥采用体外预应力加固后，跨中挠度减少了40%，裂缝宽度稳定在0.15mm以内。
桥梁裂缝预防措施
预防裂缝需从设计、材料、施工及养护全流程控制,降低裂缝发生概率。
设计阶段优化
合理选择结构形式，避免截面突变引起应力集中；配置足够的构造钢筋（如防裂钢筋网）控制温度裂缝；设置伸缩缝、沉降缝适应变形，大跨度桥梁采用箱梁结构时，需通过有限元分析优化横隔板布置,减少畸变应力。
材料与配合比控制
选用低热水泥（如矿渣水泥）减少水化热；掺加粉煤灰、减水剂改善混凝土和易性；控制骨料含泥量（≤1%）避免碱-骨料反应，某桥梁工程通过将水胶比从0.5降至0.35，掺入20%粉煤灰，混凝土28天收缩率降低了30%。
施工与养护管理
分层浇筑混凝土时，控制层间间隔时间不超过初凝时间；加强振捣避免蜂窝麻面；养护期（≥7天）覆盖土工布洒水，保持表面湿润，预应力张拉需采用“对称、分级”原则,避免梁体受力不均。
相关参考文献
- 中华人民共和国交通运输部. JTG 3362-2025 公路钢筋混凝土及预应力混凝土桥涵设计规范[S]. 北京: 人民交通出版社, 2025.
- 张劲泉, 王国亮. 桥梁检测与加固技术手册[M]. 北京: 人民交通出版社, 2025.
- Li V C, Yang E H. Self healing in concrete and engineered cementitious composites[C]//Proceedings of the 1st International Conference on Self Healing Materials. 2007: 1-18.
- 王复明, 等. 桥梁健康监测与诊断技术研究进展[J]. 中国公路学报, 2025, 33(1): 1-13.
- ACI 224.1R-07: Causes, Evaluation, and Repair of Cracks in Concrete Structures[S]. American Concrete Institute, 2007.
FAQs
问题1：桥梁裂缝宽度达到多少需要处理？
解答：裂缝处理标准需根据规范及工程实际确定，根据《公路桥梁养护技术规范》（JTG H11-2004），钢筋混凝土梁板式桥的主受力裂缝宽度超过0.2mm、预应力混凝土结构超过0.15mm时，需进行修补；非受力裂缝宽度超过0.3mm时也应处理，若裂缝导致渗水、保护层剥落或钢筋锈蚀,无论宽度大小均需及时修复。
问题2：如何判断桥梁裂缝是否仍在发展？
解答：裂缝发展性可通过定期监测、声发射测试及数据分析判断，采用裂缝观测仪或数字图像相关法每月测量裂缝宽度，若连续3个月宽度增长超过0.05mm，则判定为活动性裂缝；声发射技术通过捕捉裂缝扩展产生的声信号，可实时判断裂缝活跃程度；若裂缝周边出现新的细裂缝或渗水痕迹，也表明裂缝仍在发展，活动性裂缝需优先处理，并分析其成因（如荷载增加、地基沉降等）采取针对性措施。
