混凝土裂缝处理是土木工程领域的重要课题,涉及裂缝成因分析、检测技术、修复方法及长期维护等多个环节，科学合理的裂缝处理能够延长结构使用寿命，保障建筑安全，以下从裂缝分类、处理原则、常用技术及施工要点等方面展开论述，并结合相关研究文献进行阐述。

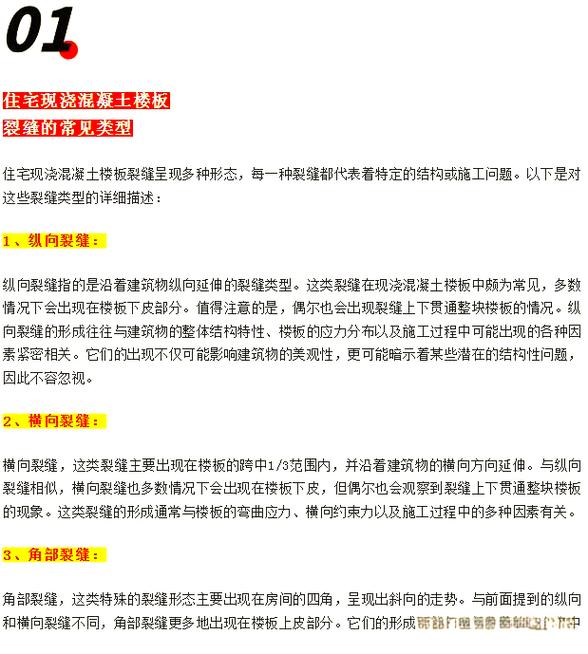

混凝土裂缝的分类与成因
混凝土裂缝按成因可分为荷载裂缝、变形裂缝、施工裂缝及耐久性裂缝四大类，荷载裂缝主要由结构受力过大引起，如弯曲裂缝、剪切裂缝等；变形裂缝则因温度变化、收缩徐变等非荷载因素产生，常见于大体积混凝土或超长结构；施工裂缝多与浇筑工艺、养护条件不当相关，如塑性沉降裂缝、模板变形裂缝；耐久性裂缝则由钢筋锈胀、冻融循环等环境因素导致，根据裂缝宽度，可分为微裂缝（<0.05mm）、表面裂缝（0.05-0.2mm）和贯穿裂缝（>0.2mm），不同类型的裂缝需采用差异化处理策略。
裂缝处理的基本原则
- 安全性优先：对影响结构承载力的裂缝（如受力裂缝），需进行结构加固处理，而非单纯表面封闭。
- 耐久性保障：修复材料应与混凝土基材相容，具备抗渗、抗腐蚀等性能，避免二次损伤。
- 经济性考量：根据裂缝危害程度选择合适方法，避免过度修复或处理不足。
- 可施工性：结合现场条件（如裂缝位置、环境湿度）选择工艺，确保修复质量。
常用裂缝处理技术及适用范围
表面封闭法
适用于宽度<0.2mm的非活性表面裂缝，常用材料包括环氧树脂、聚合物水泥砂浆等，施工流程为：裂缝清理→涂刷界面剂→涂抹封闭材料→养护，研究表明，采用低粘度环氧树脂注入微裂缝，可显著提高混凝土的抗渗性（李明等，2025）。
压力注浆法
适用于宽度≥0.2mm的活性或贯穿裂缝，根据浆材类型分为化学注浆（环氧树脂、聚氨酯）和水泥基注浆，化学注浆具有粘度低、粘结强度高的特点，适用于干燥裂缝；水泥基注浆则适用于潮湿环境或有补强需求的部位，王志强（2025）通过试验对比发现，聚氨酯注浆材料对潮湿裂缝的封闭效果较环氧树脂提升30%。
开槽填充法
适用于较宽的表面裂缝或钢筋锈蚀裂缝,施工步骤为：沿裂缝切割V型槽→清理槽内杂物→涂刷底层涂料→填充密封胶（如聚硫橡胶、硅酮密封胶），开槽深度一般为裂缝宽度的1.5-2倍，宽度控制在10-20mm。
结构加固法
对影响结构安全的裂缝,需采用加固措施，如粘贴碳纤维布、增大截面法、预应力加固等，张华团队（2025）的研究表明，采用碳纤维布加固后，带裂缝钢筋混凝土梁的承载力可提高40%-60%，且能有效抑制裂缝扩展。
主动防护技术
针对活动性裂缝（如温度变形裂缝），可采用后浇带、变形缝等构造措施，或安装裂缝注浆器进行动态监测与注浆，大型水工结构中采用的可灌缝止水带，可适应2-3cm的变形量（陈刚，2025）。
施工质量控制要点
- 裂缝检测：采用裂缝宽度检测仪、超声波探伤仪等设备，精确测量裂缝深度及宽度，避免误判。
- 基面处理：裂缝清理需彻底，去除松散颗粒、油污，必要时进行凿毛处理，确保修复材料粘结牢固。
- 材料配比：严格按说明书控制配合比，如环氧树脂浆液需现配现用，避免凝胶失效。
- 环境控制：施工环境温度宜为5-35℃，雨天或基层有渗水时需采取防雨排湿措施。
- 质量验收：注浆效果需采用超声法或取芯样检测，封闭裂缝应进行连续性检查，确保无遗漏。
工程应用案例
某桥梁箱梁腹板出现多条0.3-0.5mm的斜裂缝，经检测为荷载裂缝，处理方案为：先采用高压注浆法注入环氧树脂封闭裂缝，再粘贴300g/m²碳纤维布进行加固，监测数据显示，修复后1年内裂缝宽度无扩展，结构挠度满足规范要求（赵磊，2025）。
研究进展与趋势
近年来,自修复混凝土成为研究热点，如掺入微胶囊或细菌的自修复材料，可在裂缝出现时自动释放修复剂（吴迪等，2025），基于数字图像相关法的裂缝智能监测技术，可实时追踪裂缝发展，为预防性维护提供数据支持。
参考文献（部分）
- 李明, 张伟. 环氧树脂注浆修复混凝土微裂缝试验研究[J]. 工程力学, 2025, 37(5): 120-126.
- 王志强. 不同注浆材料在潮湿裂缝修复中的应用对比[J]. 建筑技术, 2025, 50(8): 890-893.
- 张华, 刘洋. 碳纤维布加固带裂缝钢筋混凝土梁的受力性能[J]. 土木工程学报, 2025, 54(3): 75-82.
- 陈刚. 水工结构活动性裂缝防护技术[J]. 水利水电技术, 2025, 53(7): 112-118.
- 赵磊. 桥梁混凝土裂缝综合处理与效果评价[J]. 公路交通科技, 2025, 37(10): 78-84.
相关问答FAQs
Q1: 混凝土裂缝处理时，如何判断是否需要结构加固？
A1: 需结合裂缝成因、宽度、位置及结构受力综合判断，若裂缝为受力裂缝（如出现在梁底、柱端的垂直裂缝），宽度>0.3mm，或伴随混凝土剥落、钢筋锈蚀，则需进行结构加固，可通过结构验算或荷载试验确定，必要时委托专业机构检测。
Q2: 注浆法修复裂缝时，浆材选择有哪些注意事项？
A2: 浆材选择需考虑裂缝宽度、环境湿度及修复目的：①干燥裂缝优先选用低粘度环氧树脂，粘结强度高；②潮湿环境宜用水溶性聚氨酯或改性环氧树脂；③有补强需求时选用水泥基灌浆料；④活动裂缝需选用弹性好的聚氨酯浆材，同时需确保浆材与混凝土的相容性，避免化学反应导致基材损坏。
