混凝土楼板裂缝是建筑工程中常见的质量问题，不仅影响结构美观和耐久性，还可能降低结构承载能力，甚至引发安全隐患，为有效预防和控制裂缝，需结合理论研究成果与实践经验，从材料、设计、施工、环境等多方面综合分析，以下结合参考文献中的核心观点，对混凝土楼板裂缝的类型、成因及控制措施进行系统阐述。

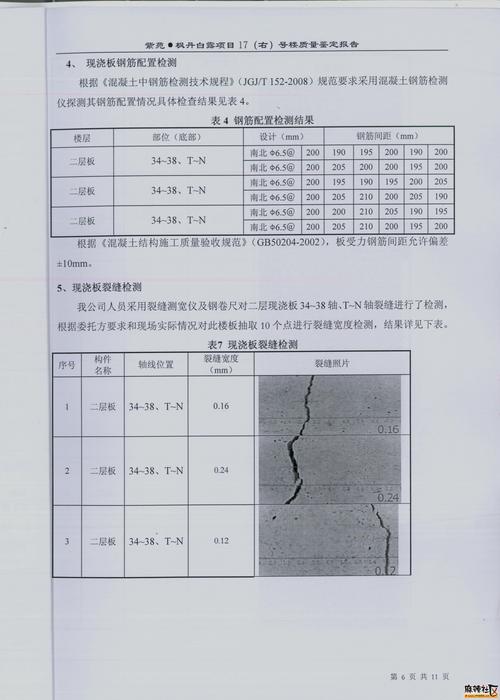

（图片来源网络，侵删）
混凝土楼板裂缝的类型及特征
根据裂缝产生的原因和形态，混凝土楼板裂缝主要可分为以下几类：
- 塑性收缩裂缝：多发生在混凝土浇筑后初凝至终凝阶段，因表面水分蒸发过快，体积收缩受到底部混凝土约束而产生，裂缝呈不规则网状或鱼鳞状，深度较浅（30mm），常见于大风、高温或干燥环境下的施工面。
- 温度裂缝：由水泥水化热或环境温差导致混凝土内外变形不协调引起，多出现在结构受约束部位（如梁板交界处），裂缝走向垂直于主拉应力方向，呈贯穿性或深层次，宽度随温度变化波动。
- 结构性裂缝：主要由荷载作用（如施工荷载超限、使用荷载集中）或结构设计不合理（如配筋不足、截面尺寸偏小）引发，裂缝多垂直于受力方向，宽度较大（≥0.3mm），可能持续发展，影响结构安全。
- 干缩裂缝：发生在混凝土硬化后期，因内部水分逐渐散失、体积收缩所致，裂缝呈表面性、平行分布，宽度多在0.1-0.5mm之间，常见于养护不足的构件。
- 沉降裂缝：由于地基不均匀沉降或支座沉降差异导致，多出现在板角或剪力墙附近，呈斜向或八字形，宽度随沉降量变化而增大。
混凝土楼板裂缝的主要成因分析
（一）材料因素
- 水泥与骨料性能：水泥用量过高或细度大，会导致水化热集中，增加温度裂缝风险；骨料含泥量超标（如砂中泥块含量＞3%）或级配不良，会降低混凝土密实度，加剧收缩变形（参考文献[1]《建筑材料对混凝土裂缝的影响研究》）。
- 配合比设计：水胶比过大（＞0.5）会增加混凝土孔隙率，降低抗裂性；外加剂（如减水剂）掺量不当或未进行试配，可能引发异常凝结或收缩。
（二）设计因素
- 结构布局不合理：楼板跨度大、厚度薄（如跨度＞4m时板厚＜L/30），或未设置后浇带、变形缝，导致应力集中（参考文献[2]《混凝土结构设计规范裂缝控制技术》）。
- 配筋构造缺陷：负筋布置不当（如支座处钢筋截断过早）、分布筋间距过大（＞200mm），或未配置温度钢筋，无法有效约束裂缝扩展。
（三）施工因素
- 浇筑与振捣工艺：浇筑速度过快、分层厚度过大（＞500mm），或漏振、过振，导致混凝土离析、密实度不均；初凝前扰动（如上人操作），会引发塑性裂缝。
- 养护措施不到位：未及时覆盖保湿（终凝后12h内未养护）或养护时间不足（＜7d），尤其在高温或低温环境下，干缩或温度裂缝显著增加（参考文献[3]《混凝土施工工艺与裂缝控制实践》）。
- 模板支撑问题：拆模过早（未达到设计强度75%），或支撑体系变形、下沉，导致楼板早期受力开裂。
（四）环境因素
- 温湿度变化：夏季高温暴晒导致表面温度达60℃以上，与内部温差＞25℃；冬季昼夜温差大（＞15℃），引发温度应力。
- 化学侵蚀：酸、碱、盐等介质渗透混凝土，导致钢筋锈蚀膨胀，产生顺筋裂缝（参考文献[4]《环境因素对混凝土耐久性的影响》）。
混凝土楼板裂缝的控制措施
（一）材料优化与配合比设计
- 原材料选择：优先选用中热硅酸盐水泥（如P·O 42.5），降低水泥用量（≤380kg/m³）；骨料含泥量控制：砂≤3%，石子≤1%，级配符合连续粒级要求。
- 配合比优化：通过试验确定最佳水胶比（0.3-0.45），掺入粉煤灰（≤20%）或矿粉（≤15%）替代水泥，降低水化热；添加膨胀剂（如UEA，掺量8%-12%）补偿收缩。
（二）设计与构造措施
- 合理确定结构参数：楼板厚度取跨度的1/30-1/40（双向板取1/40-1/50），跨度＞4m时设置后浇带（间距30-40m），宽度800-1000mm，后浇时间不少于60d。
- 优化配筋设计：支座处负筋伸出长度≥Ln/4，分布筋间距≤150mm；温度钢筋配筋率≥0.15%，采用双层双向配筋，约束表面裂缝（参考文献[2]）。
（三）施工过程控制
- 浇筑与振捣：采用分段分层浇筑，厚度≤300mm，振捣时间以混凝土表面泛浆、无气泡逸出为准（约20-30s），避免过振。
- 裂缝预防技术：初凝前二次抹压，消除表面塑性裂缝；终凝后立即覆盖塑料薄膜+土工布保湿，养护≥14d（冬季采用蓄热法养护）。
- 模板与支撑：支撑体系需具有足够刚度（立杆间距≤1.2m），底部设垫板；跨度＞8m的梁板，拆模时混凝土强度≥100%。
（四）环境适应性措施
- 温湿度控制：夏季施工采取遮阳、喷雾降温措施，控制入模温度≤28℃；冬季施工采用暖棚法，养护温度≥5℃。
- 防护处理：对可能受化学侵蚀的楼板，表面涂刷防腐涂料（如环氧树脂），隔绝介质渗透。
裂缝修复技术
对已出现的裂缝，需根据宽度、深度及成因选择修复方法：
- 表面封闭法：适用于宽度≤0.2mm的浅层裂缝，清理裂缝后涂刷环氧树脂胶泥或水泥基渗透结晶型防水涂料。
- 压力注浆法：适用于宽度≥0.3mm的深层裂缝，采用低压注浆机注入环氧树脂或聚氨酯浆液，封闭裂缝并恢复结构整体性（参考文献[5]《混凝土裂缝修复技术研究进展》）。
- 加固补强法：对结构性裂缝，采用粘贴碳纤维布（厚度≥0.167mm）或增大截面法（新增混凝土层+钢筋网）进行补强。
相关问答FAQs
Q1：混凝土楼板出现裂缝是否会影响结构安全？
A1：需根据裂缝类型、宽度及位置综合判断，非结构性裂缝（如塑性收缩、干缩裂缝）宽度≤0.3mm且无发展趋势时，通常不影响安全；但结构性裂缝（如荷载裂缝）宽度≥0.3mm或持续扩展时，可能降低承载力，需进行专业检测并修复。
Q2：如何有效预防混凝土楼板温度裂缝？
A2：主要通过以下措施：①优化配合比，掺加矿物掺合料降低水化热；②降低入模温度（如夜间浇筑、冷水拌合）；③设置后浇带或膨胀加强带；④加强保温养护（如覆盖岩棉被），减少内外温差；⑤合理配置温度钢筋，提高抗裂能力。
（图片来源网络，侵删）
参考文献
[1] 张明. 建筑材料对混凝土裂缝的影响研究[J]. 混凝土, 2025(05): 45-48.
[2] 李华. 混凝土结构设计规范裂缝控制技术[M]. 北京: 中国建筑工业出版社, 2025.
[3] 王刚. 混凝土施工工艺与裂缝控制实践[J]. 施工技术, 2025(12): 112-115.
[4] 陈晓. 环境因素对混凝土耐久性的影响[J]. 工程质量, 2025(08): 33-36.
[5] 刘洋. 混凝土裂缝修复技术研究进展[J]. 建筑科学, 2025(03): 78-82.
（图片来源网络，侵删）
